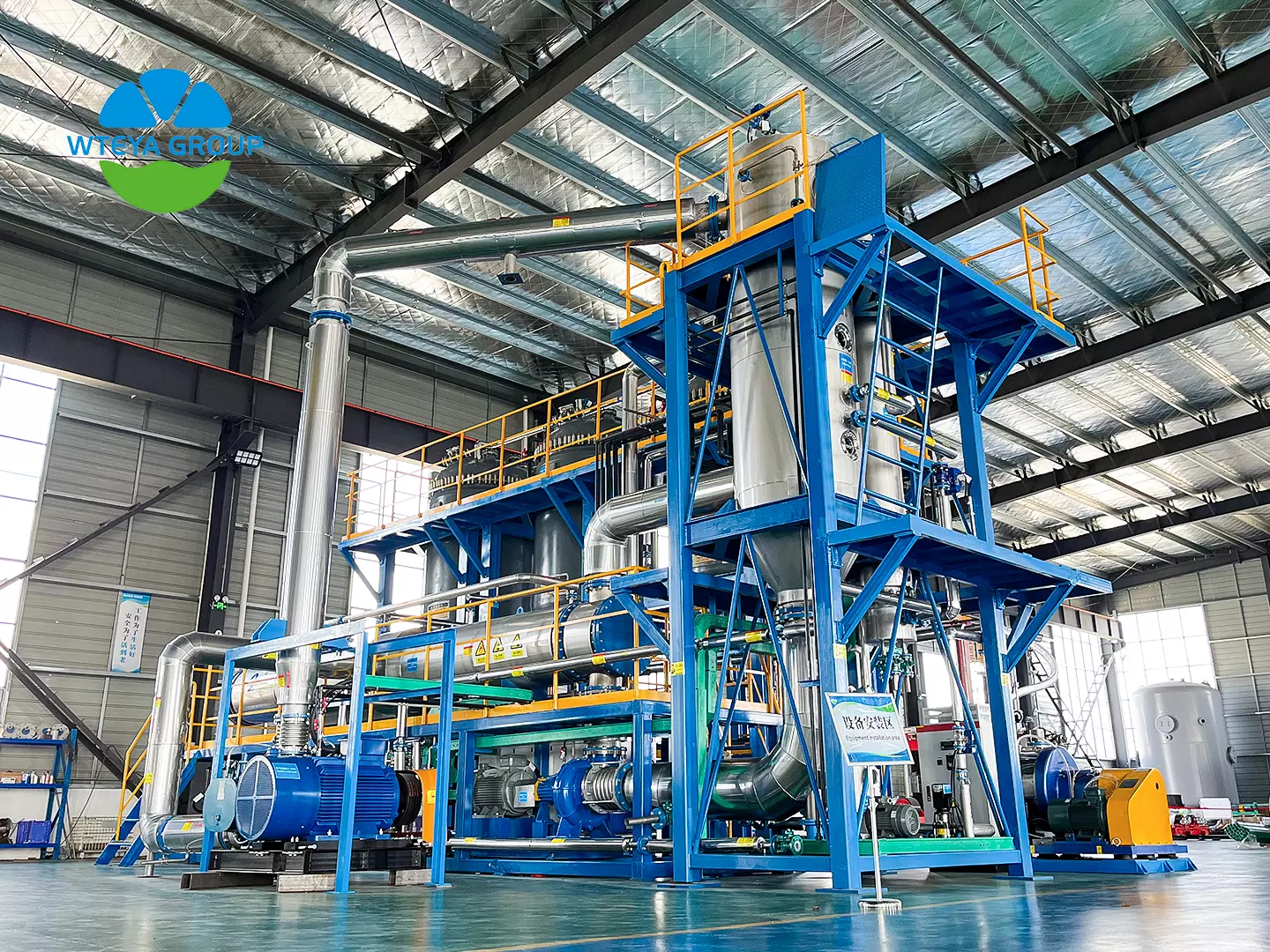

Evaporator MVR pentru recuperarea apelor uzate de vopsit textile

Puțini efluenți industriali sunt la fel de încăpățânați ca apa care părăsește o linie de vopsire și finisare a textilelor. Are o culoare intensă, o încărcătură organică ridicată, un pH alcalin și — deoarece vopsirea reactivă folosește sare pentru a conduce colorantul pe fibră — a dizolvat-concentrația de sare pe care tratamentul biologic singurnu o poate elimina. Evaporarea este pasul care închide bucla, iar evaporatorul MVR este mașina care face ca pasul să fie accesibil.

Acest articol analizează de ce vopsirea apelor uzate rezistă la tratarea convențională, cum an Evaporator MVR îl procesează, ce poate fi recuperat la priză și cum arată efectiv cifrele de energie.

⚙️ De ce vopsirea apelor uzate rezistă la tratarea convențională

Vopsirea și imprimarea apelor uzatenu este un singur flux, ci multe. Vopsirea în serie, spălarea, mercerizarea și finisarea contribuie fiecare la propriul cocktail, astfel încât atât fluxul, cât și compoziția se desfășoară pe parcursul zilei de lucru. Încărcătura organică este mare, culoarea rămâne vizibilă chiar și la concentrație scăzută și o mare parte din vopsea este proiectată pentru a rezista la descompunere.

Problema mai grea este salinitatea. Vopsirea reactivă fixează culoarea cu cantități mari de sare, în mod obișnuit sulfat de sodiu sau clorură de sodiu, astfel încât lichidul uzat poate avea o încărcătură de sare mult peste ceea ce tolerează un sistem biologic. Sărurilenu sunt biodegradabile —nu este activat-rezervorul denămol le îndepărtează — în timp ce limitele privind clorurile și solidele totale dizolvate continuă să se strângă.

Culoarea și sărurile împreună fac din vopsirea apelor uzate un candidatnatural pentru evaporare: apa poate fi distilată curată, în timp ce solidele dizolvate sunt concentrate și, acolo unde planta dorește, cristalizate într-o sare solidă.

🔧 Cum un evaporator MVR tratează apele uzate de vopsire

Pasul 1 — Egalizare și pretratare. Deoarece ciclurile de lot variază, rezervoarele tampon aplatizează fluxul, iar coagularea, tratamentul biologic sau ultrafiltrarea bandă solide în suspensie și o mare parte din COD înainte ca apa să ajungă la evaporator. Protejarea schimbătoarelor de căldură în această etapă este ceea ce menține disponibilitatea ridicată.

Pasul 2 — Evaporare în buclă închisă. Într-un Evaporator MVR, vaporii fierți din apa uzată sunt recomprimați și returnați ca mediu de încălzire pentru același lichid. Prin urmare, unitatea funcționează mai degrabă cu energie electrică decât cu abur: căldura latentă este reciclată intern în loc să fie aruncată într-un condensator.

Pasul 3 — Distilați și concentrați. Apa evaporată pleacă sub formă de condens curat, în timp ce saramura este extrasă la o concentrație controlată — fie ca concentrat lichid pentru tratarea ulterioară, fie alimentat la un cristalizator pentru sare solidă.

💡 Recuperarea apei, căldurii și sării

Beneficiul evaporării este cănimicnu trebuie irosit. Condensul de la un evaporator MVR este aproape de apa distilată — conductivitate de obicei sub 10 µS/cm — ceea ce îl face potrivit pentru spălare, clătire, răcire-machiaj turn sau, după lustruire, alimentarea cazanului. Este același flux care se ridică în general sisteme de tratare a apei recuperare mai sus 95%.

Căldura este recuperată în două locuri: intern, prin bucla de recomprimare a vaporilor; și extern, prin utilizarea condensului fierbinte și a concentratului la pre-încălziți furajele primite. Împreună, reduc aburul suplimentarnecesar la o mică parte din celnecesar unui tren convențional.

Acolo unde recuperarea sării plătește, un cristalizator cuplat la evaporator produce o sare solidă de 97% sau puritate mai mare care pot fi reutilizate sau vândute — transformând un cost de eliminare într-un by-produs.

📊 Carcasa Energiei pentru MVR

Multi-evaporarea efectului este condusă de abur, iar aburul trebuie ridicat undeva. Un singur-evaporatorul de efect consumă aproximativ 1,1 până la 1,3 tone de abur pe tonă de apă; un dublu-unitate de efect despre 0,57 tone; un triplu-efect despre 0,4 tone. Fiecare tonă de abur transportă căldura latentă a procesului, dar o puț-arenevoie doar de bucla MVR proiectată 20 până la 40 kJ/kg a muncii de compresie — o mică parte din 2.260 kJ/kg de căldură latentă pe care o reciclează.

În practică, un sistem MVR tratează o tonă de apă uzată pentru aproximativ 30 până la 80 kWh de energie electrică. Măsurat față de un convențional multi-evaporator cu efect tren care este o economie de energie 60% la 70%, iar energia pe care o îndepărtează este în mare parte fosilă-abur aprins — ceea ce face ca tehnologia să fie interesantă pentru orice plantă care poartă o țintă de carbon.

În interiorul mașinii, compresorul ia 60% la 70% de putere, pompa de circulatie 15% la 20% iar pompa de vid aproximativ 5% la 10%. Deoarece compresorul domină, potrivirea acestuia cu debitul real și raportul de compresie contează mai mult decât orice altă alegere, iar un PLC-unitatea controlată care ajustează viteza compresorului la sarcina reală poate găsi un alt 5% la 10%.

🏭 Unde se potrivește într-o fabrică de vopsit

Majoritatea proiectelornu evaporă întregul efluent. Tratamentul biologic și preconcentrarea membranei transportă cea mai mare parte a fluxului ieftin, iar evaporarea se aplicănumai deșeului concentrat — fluxul care altfel ar decide respectarea debitului instalației. Acest aspect hibrid menține atât capitalul, cât și costurile de funcționare la unnivel scăzut.

Aceeași secțiune absoarbe, de asemenea, fluxurile pe care trenul biologicnu le poate: lichide de vopsea uzate, apa de spălare de decalcifiere și saramură concentrată din curățarea membranei. Pentru instalațiile care urmăresc descărcare de lichid zero, evaporatorul-cristalizatorul este bariera finală între fabrică și deversare.

Sistemele sunt livrate sub formă de skid-uri compacte, în cazul în care spațiul pe podea este redus, sau ca mai multe-trenuri de unitate pentru debite mai mari, cu evaporatorul dimensionat în jurul sarcinii reale de sare, mai degrabă decât a debituluinominal.

🏆 De ce să alegeți WTEYA

WTEYA are aproape 20 de ani de experiență în evaporare și cristalizare, cu mai mult de 2.000 de clienți servit peste 30-plus provincii. Pentru proiectele de vopsire întrebarea de dimensionare este specifică: clasa de colorant, sarea folosită, COD-la-Raportul de sare și modelul lotului schimbă toate designul, așa că lucrăm mai degrabă dintr-o probă de apă și ciclul real de funcționare al centralei decât dintr-o figură de catalog.

Acoperă domeniul de aplicare sisteme de tratare a apei de la proiectarea procesului și fabricarea până la instalare, punere în funcțiune și formarea operatorilor, iarnoi sprijinim OEM și ODM programe pentru partenerii care aunevoie de echipamente construite după propriile specificații.

❓ Întrebări frecvente

Un evaporator MVR poate face față apelor uzate de vopsire cu conținut foarte mare de sare?
Da — salinitatea ridicată este exact cazul în care evaporarea depășește tratamentul biologic, deoarece sărurile dizolvatenu sunt biodegradabile. Limita practică este stabilită de solubilitatea sării și de materialele alese pentru schimbătoarele de căldură, astfel încât pretratarea și metalurgia sunt potrivite mai degrabă cu lichidul real decât cu o medie.

Câtă apă poate fi recuperată din vopsirea apelor uzate?
Într-o membrană hibridă-plus-aspectul evaporării, recuperarea globală poate depăși 95%. Condensul părăsește evaporatorul la o conductivitate de aproximativ 10 µS/cm și este suficient de curat pentru a reveni la spălare sau clătire, ceea ce permite echilibrul apei să se închidă.

Este MVR mai ieftin de rulat decât un steam-evaporator incalzit?
Pentru o instalație fără abur rezidual ieftin, în general da. MVR arenevoie de aproximativ 30 până la 80 kWh pe tonă de apa si fara cazan de abur, economisind 60% la 70% a energiei un multi-trenul de efect ar consuma — și elimină emisiile asociate cu ridicarea acelui abur.
