Cerințe ale amplasamentului vaporizatorului MVR: spațiu și aspect

16 Oct, 2026 9:04am

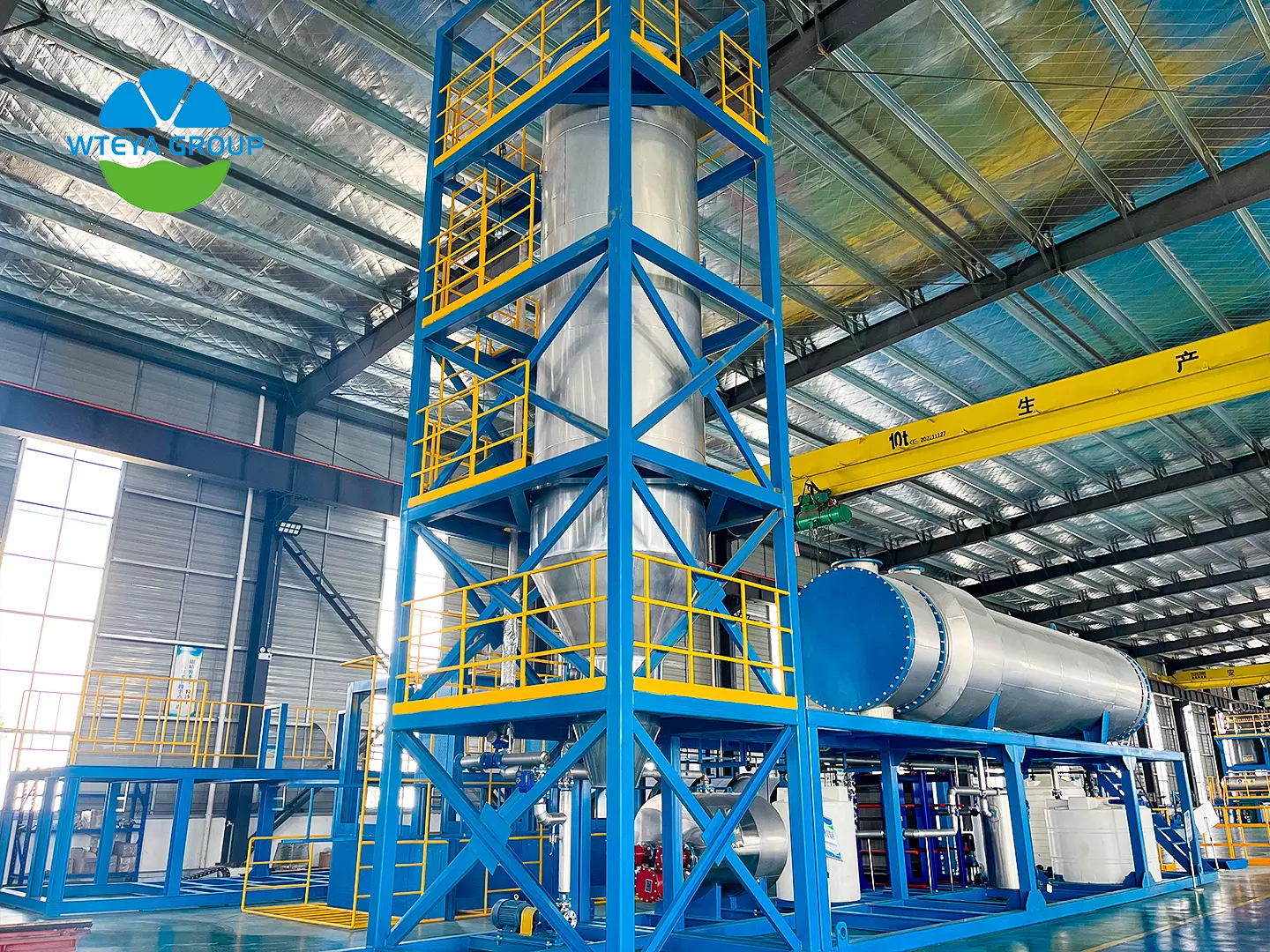

MVR evaporator site layout

Suprafața de pardoseală de care arenevoie un evaporator MVR depinde de capacitatea și configurația sa de evaporare. Ca regulă practică, planificați aproximativ 10-20 m² de suprafață pentru fiecare 1 t/h de capacitate de evaporare, și lăsați spațiu suplimentar pentru un cristalizator, pretratare și rezervoare de stocare.

🏗️ De cât spațiu arenevoie un evaporator MVR?

A Evaporator MVR se cântărește cu sarcina, astfel încât amprenta la sol crește rapid cu capacitatea:

A 5 t/h derapaj-Unitatea montată durează aproximativ 60-100 m² inclusiv pasarele de operare, a 10 t/sistem h aproximativ 120-200 m², și a 30 t/h sistem mare 300-500 m². Dacă se adaugă un cristalizator, pretratare și rezervoare de stocare, suprafața totală crește cu încă 50-100%.

📐 Ce alcătuiește amprenta

Aspectul este de obicei organizat în cinci zone, fiecare dintre acestea trebuie planificată separat:

Zona principală de proces conține schimbătorul de căldură, separatorul și compresorul; zona auxiliară deține pompele de vid, alimentare, evacuare și condens plus preîncălzitorul; camera electrică și de control durează aproximativ 10-20 m² pentru panouri MCC și PLC; pasarelele de întreținerenecesită cel puțin 1-Distanță liberă de 1,5 m din toate părțile; iar ferma de rezervoare deține rezervoare de furaj, concentrat și condens.

📏 Înălțimea și spațiul de instalare

Înălțimea depinde de principiul evaporării. O cădere-Unitatea de film, care arenevoie de un distribuitor de lichid și secțiune de separare, poate ajunge 8-15 m inaltime; un forțat-unitatea de circulație este mai mică la 5-10 m; derapaj-echipamentul montat este în modnormal păstrat in termen de 4-6 m și poate fi instalat în interior sau în semi-adăpost deschis.

⚙️ Cerințe dificile ale site-ului de verificat devreme

Mai multe cerințe sunt fixate și greu de schimbat ulterior. Fundația trebuie să suporte greutatea inundată a echipamentului, deci a capacitate portantă de 10 t/m² sau mai multe este de obiceinecesar, iar sistemele marinecesită grămadă sau armare-fundație de beton. Spațiul pentru cap trebuie să lase spațiu de ridicare și întreținere deasupra unității. Camera compresoarelor arenevoie de ventilație și izolare fonică, în timp ce regiunile recinecesită instalarea în interior sau izolarea împotriva înghețului.

🏆 De ce să planificați site-ul cu WTEYA

WTEYA a proiectat și construit sisteme de evaporare și cristalizare de aproape 20 de ani, servind 2.000+ clientii în 30 de provincii și deținând aproape 200 de brevete, cu disponibilitate de echipamente de 99% sau mai mare. Oferim un desen de aranjament general - dimensiuni, sarcini și orientare a duzei - în faza de proiectare, astfel încât site-ul este pregătit înainte de livrare, iarnoi oferim soluții personalizate cu OEM complet & Servicii ODM.
